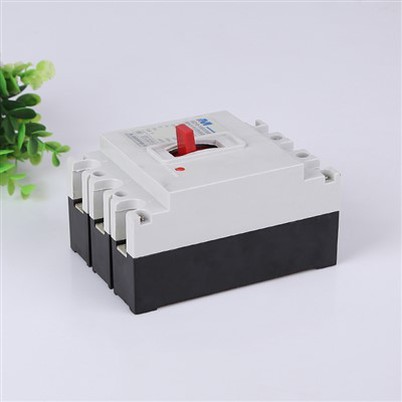

Główne parametry wyłączników kompaktowych

(1) Napięcie znamionowe: Napięcie znamionowe na tabliczce znamionowej wyłącznika odnosi się do napięcia znamionowego głównych styków wyłącznika, czyli wartości napięcia zapewniającej-długoterminową normalną pracę styków stycznika.

(2) Prąd znamionowy: Prąd znamionowy na tabliczce znamionowej stycznika odnosi się do prądu znamionowego głównych styków wyłącznika, czyli wartości prądu zapewniającej-długoterminową normalną pracę styków stycznika.

(3) Prąd wyłączenia: Prąd wyłączenia to wartość ustawienia prądu, która powoduje zadziałanie wyzwalacza nadprądowego. Kiedy w obwodzie wystąpi-zwarcie lub obciążenie zostanie poważnie przeciążone, a prąd obciążenia będzie większy niż prąd zadziałania, główne styki wyłącznika zostaną rozłączone.

(4) Krzywa czasowa-prądu zabezpieczenia przed przeciążeniem: Krzywa czasu-prądu zabezpieczenia przed przeciążeniem jest charakterystyką odwrotną w czasie. Im większy prąd przeciążenia, tym krótszy czas działania wyzwalacza termicznego.

(5) Napięcie znamionowe cewki wyzwalacza podnapięciowego: Napięcie znamionowe cewki wyzwalacza podnapięciowego musi być równe napięciu znamionowemu linii.

(6) Napięcie znamionowe cewki wyzwalacza wzrostowego: Napięcie znamionowe cewki wyzwalacza wzrostowego musi być równe napięciu zasilania sterującego.

(7) Znamionowa maksymalna zdolność wyłączania-prądu Icu
Istnieją dwa wskaźniki określające zdolność wyłączania wyłącznika: znamionowa graniczna zdolność wyłączania-zwarcia Icu i znamionowa robocza- zdolność wyłączania zwarcia Ics.

Znamionowa maksymalna zdolność wyłączania-zwarcia Icu to parametr ograniczający zdolność wyłączania wyłącznika. Po wyłączeniu kilku-zwarć zdolność wyłączania wyłącznika zmniejszy się.

Znamionowa zdolność wyłączania-zwarcia Ics to wskaźnik wyłączenia wyłącznika, co oznacza, że ​​po wyłączeniu kilku-zwarć zwarciowych może on nadal gwarantować normalne działanie.

W przypadku wyłączników kompaktowych Ics uważa się za kwalifikowane, o ile przekracza 25% Icu. Większość wyłączników dostępnych na rynku ma Ics pomiędzy 50% a 75% Icu.

(8) Prąd-ograniczający zdolność wyłączania
Zdolność wyłączania-ograniczająca prąd odnosi się do zdolności wyłącznika do ograniczania prądu zwarciowego w przypadku wystąpienia zwarcia. Kiedy nastąpi zwarcie, styki wyłącznika szybko się otwierają, wytwarzając łuk elektryczny. Jest to równoznaczne z wprowadzeniem szeregowo z obwodem szybko rosnącej rezystancji łuku, ograniczając w ten sposób wzrost prądu zwarciowego. Zmniejsza to niekorzystne skutki elektromagnetyczne, elektrodynamiczne i termiczne-prądu zwarciowego na wyłącznik automatyczny i sprzęt elektryczny, wydłużając żywotność wyłącznika. Im krótszy czas wyłączania wyłącznika, tym lepszy efekt ograniczania prądu i tym bliżej Ics jest Icu.

⑼ Charakterystyki wyzwalania wyłączników nadprądowych

Charakterystyki wyłączania wyłączników dzielą się na kilka typów, takich jak A, B, C, D i K, a ich odpowiednie znaczenie jest następujące: Charakterystyka wyzwalania typu A-: prąd wyzwalania wynosi (2~3)In, co jest odpowiednie do ochrony półprzewodnikowych obwodów elektronicznych, obwodów pomiarowych z małymi transformatorami mocy lub systemów z długimi obwodami i małymi-prądami zwarciowymi; Charakterystyka wyzwalania typu B-: prąd wyzwalania wynosi (3~5)In, co jest odpowiednie dla domowych systemów dystrybucji energii, ochrony urządzeń gospodarstwa domowego i środków ochrony osobistej; Charakterystyka wyzwalania typu C-: prąd wyzwalania wynosi (5~10)In, co jest odpowiednie do ochrony linii dystrybucji energii, obwodów oświetleniowych i obwodów silników o wysokim prądzie przyłączeniowym; Charakterystyka wyzwalania typu D-: prąd wyzwalania wynosi (10~20)In, co jest odpowiednie do ochrony sprzętu o wysokim prądzie rozruchowym, takiego jak transformatory i zawory elektromagnetyczne; Charakterystyka wyzwalania typu K-: ma 1,2 razy większy prąd wyzwalania termicznego i 8 ~ 14 razy większy zakres wyzwalania magnetycznego, co jest odpowiednie do ochrony wyposażenia obwodu silnika i ma wysoką odporność na prąd rozruchowy [3].
